どうも、現場寄りのおじさんです。古い真空装置の相談で、意外と多いのがこんなケースです。
「装置メーカーがすでに廃業している」
「図面がどこにも残っていない」
「昔の担当者が退職して、装置の詳しいことが分からない」
装置自体はまだ使いたい。でも、不具合が出てもメーカーに聞けない。部品を交換したくても型式が分からない。
こうなると、「もう装置ごと入れ替えるしかないのでは？」と思ってしまいますよね。
実際には、メーカーや図面がない装置でも、現物を確認しながら修理・部品製作・部分改造ができるケースはあります。
ただし、どんな装置でも必ず直せるわけではありません。装置の状態や必要な性能によっては、修理より再製作の方が現実的な場合もあります。
今回は、図面が残っていない古い真空装置について、どこまで対応できるのか、何を確認すればよいのかを現場目線で整理します。
図面がなくても、すぐに諦める必要はありません
図面がないと何もできないように感じますが、現物から確認できることは意外とあります。
- 装置全体の構造
- チャンバーや配管の寸法
- フランジの規格や接続方法
- ポンプ・バルブ・真空計の型式
- 溶接部やシール部の状態
- 現在発生している症状
現物を採寸し、写真やスケッチを残しながら整理していけば、部分的な図面を起こせることもあります。
特に、フランジ、配管、蓋、治具、ブラケットなど、構造が確認できる部品であれば、現物をもとに再製作できる可能性があります。
大事なのは、「図面がないから修理できない」と決める前に、どこまで現物から情報を拾えるかを見ることです。
まず集めたい情報
現物確認の前に、手元にある情報をできるだけ集めます。
きれいな正式図面がなくても大丈夫です。昔の資料や写真が、意外と役に立つことがあります。
- 装置全体の写真
- 銘板や型式が分かる写真
- 過去の取扱説明書
- 部品交換や修理の記録
- 昔の見積書や納品書
- 手書きの配管図やメモ
- 現在の到達圧力と、本来必要な到達圧力
メーカー名や装置型式が分からなくても、ポンプやバルブなどの構成部品には銘板が残っていることがあります。
また、「以前はどのくらいの時間で、どの圧力まで下がっていたか」が分かると、現在の状態を判断しやすくなります。
図面なしでも対応しやすいケース
まずは、比較的対応を進めやすいケースから見てみます。

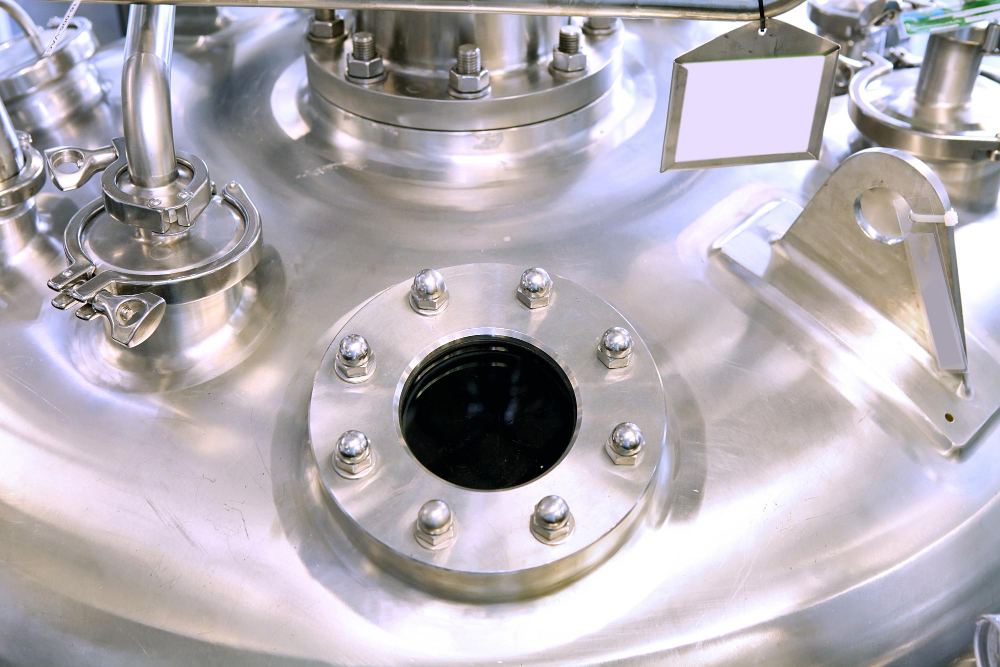

1) フランジやシール部から漏れている
Oリング、ガスケット、シール面、フランジなど、漏れの範囲がある程度絞れている場合です。
- Oリング溝の状態確認
- シール面の傷や変形の確認
- 座面の修正
- フランジ部品の再製作
- 組み直し後のリークテスト
こうした箇所は、現物の寸法や状態を確認することで、修理方法を検討できることがあります。
2) 配管や溶接部を部分的に直したい
配管の一部や溶接部に問題がある場合も、範囲が限定されていれば対応しやすくなります。
- 配管の部分交換
- 溶接部の補修
- 不要配管の撤去
- フランジの追加や位置変更
- バルブや真空計ポートの追加
ただし、溶接補修では熱による歪みや周辺部への影響も考える必要があります。
漏れている場所だけを埋めればよいとは限らないため、補修後の寸法確認やリークテストまで含めて考えます。
3) 規格部品に置き換えられる
使用されているポンプ、バルブ、真空計、継手などに代替品がある場合です。
まったく同じ型式が廃番になっていても、仕様を確認して後継品や別メーカー品へ置き換えられることがあります。
ただし、接続寸法だけが合えばよいわけではありません。
- 使用圧力範囲
- 排気速度
- 使用温度
- 接ガス材質
- シール方式
- 電源や制御信号
このあたりを確認せずに交換すると、取り付けはできても本来の性能が出ないことがあります。
対応に慎重な判断が必要なケース
一方で、図面なしで安易に手を入れない方がよいケースもあります。
1) 腐食や板厚減少が広い範囲にある
一部分の傷や漏れではなく、チャンバー全体に腐食や板厚減少が見られる場合です。
一箇所を直しても、その近くから再び問題が出る可能性があります。
外観だけで判断できないこともあるため、使用履歴や内部状態を含めて確認する必要があります。
2) 装置本体に大きな歪みや変形がある
フランジの平面が出ていない、蓋が均一に閉まらない、配管に無理な力がかかっている、といった場合です。
この状態でシール材だけを交換しても、一時的にしか改善しないことがあります。
どこまで修正できるか、修正によって別の場所に影響が出ないかを見ながら判断します。
3) 制御回路や安全インターロックが不明
古い装置では、制御盤の図面やPLCプログラムが残っていない場合もあります。
ポンプやバルブを新しくしても、既存の制御と正しく連動できなければ、安全に運転できません。
特にインターロックや非常停止に関わる部分は、現物だけを見て安易に変更しない方がよいところです。
4) 内部で使用していた物質が分からない
装置内で薬品、反応性ガス、粉体などを扱っていた場合は、残留物にも注意が必要です。
使用履歴が不明なまま分解・切断・溶接を行うのは危険です。
過去に何を扱っていたか、洗浄や除害が済んでいるかを確認してから作業方法を決めます。
修理か、再製作か。判断するときのポイント
古い装置では、「直せるか」だけでなく、直して使い続ける価値があるかも考える必要があります。
判断するときは、次のような点を整理します。
- チャンバー本体を今後も使用できるか
- 必要な到達圧力を確保できるか
- 交換部品を今後も入手できるか
- 修理後の再発リスクは高くないか
- 装置停止期間をどこまで許容できるか
- 今後のメンテナンスがしやすくなるか
本体の状態が良く、問題箇所が限定されているなら、部分修理や改造が有効です。
反対に、複数箇所に問題があり、部品も入手しにくく、必要な性能を満たす見込みが低い場合は、再製作を検討した方がよいこともあります。
修理費だけで決めるのではなく、停止時間や再発時の影響まで含めて比べることが大切です。
現物確認から修理・改造までの一般的な流れ
図面がない装置では、いきなり分解や加工を始めるのではなく、順番に情報を整理していきます。
- 写真や症状を確認する
- 装置の用途と必要性能を整理する
- 現地または持ち込みで現物を確認する
- 必要箇所を採寸し、簡易図面を作成する
- 修理・改造・再製作の方法を比較する
- 加工や部品交換を行う
- 組立後にリークテストや動作確認を行う
- 今後のために図面や交換履歴を残す
最後の「記録を残す」は地味ですが、かなり大事です。
今回直せても、数年後にまた同じ状態になってしまっては困ります。
変更した部品、材質、寸法、検査結果などを残しておくと、次回からの対応がずっと楽になります。
相談時に写真があると確認しやすい場所
最初の相談では、装置をすぐに持ち込めないことも多いと思います。
その場合は、次のような写真があると状況を確認しやすくなります。
- 装置全体が分かる写真
- メーカー名や型式が記載された銘板
- ポンプ・バルブ・真空計の銘板
- 不具合が疑われる場所の近接写真
- フランジや配管の接続部分
- 制御盤の外観と表示内容
あわせて、次の情報も分かる範囲で整理しておくとスムーズです。
- 現在の症状
- 症状が出始めた時期
- 本来必要な到達圧力
- 現在到達できる圧力
- 直前に行った修理や部品交換
- 装置を今後どのくらい使用したいか
全部そろっていなくても問題ありません。
分かる情報から整理していけば、次に何を確認すべきかが見えてきます。
